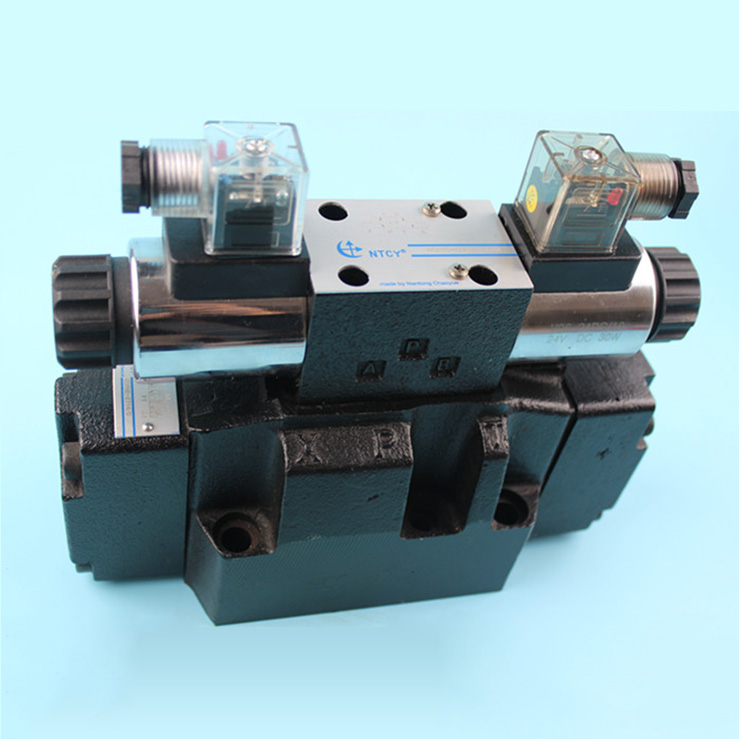

WDPHE-2711/D -X24DC型电磁方向控制阀

―直动式高功率电磁铁操作的方向滑阀

―安装面按DIN24340 A型

―安装面符合ISO4401和CETOP-RP 121 H底板

―湿式直流或交流可拆卸电磁铁

―电磁铁可旋转90

―可选带手动操作按钮

直动式的电磁阀的阀芯是三通或四通，两位或三位。参见“图形符号”。

阀芯可互换，并有各种阀芯机能，参见“阀芯型式”。

电磁铁有两种不同的类型，用于直流和交流供电。电磁铁组成如下：

湿式、螺纹式安装电磁铁并带有手推杆（对交、直流供电，电磁铁是不一样的）。

交流和直流线圈参见下页“线圈型号”。

对同类电源供电的交直流线圈是互换的，无需工具便可容易的更换。

线圈是塑封，并有下列温度等级：

DC线圈为H级

AC线圈为F级

阀体采取壳体铸造工艺。

优化的油路使流量通过阀的宽大沟槽回油箱，从而确保低的压力降。

安装界面符合ISO4401标准，6通径

最大流量120L/min

最大工作压力315bar

T口最大背压：6.3MPa

电磁铁工作电压及功率：直流：24/26W

交流：110;220 380/60VA
